張力計PFTL301E
- 品牌：???ABB
- 型號：???PFTL301E
新型迷你枕塊式張力計是基于測量技術為重張力測量應用提供可靠和持久的性能,如造紙和金屬軋制。
PillowBlock系列有兩個版本,垂直和水平測量,測量0.01 20 kN(2.5至5000磅)的張力機械。配備適配器板,與所有主要品牌大小兼容,而且設計精巧，便于安裝。
一套完整的迷你系列PillowBlock 紙幅張力系統包含兩個張力計壓頭,適配器板和一個張力控制器,提供系統輸出控制和儀表。
PFTL301E水平張力測量張力計：
PFTL301E設計特點：
極高的彈性常數
寬測量范圍
可靠性高
沒有漂移
不需校準
無報錯情況

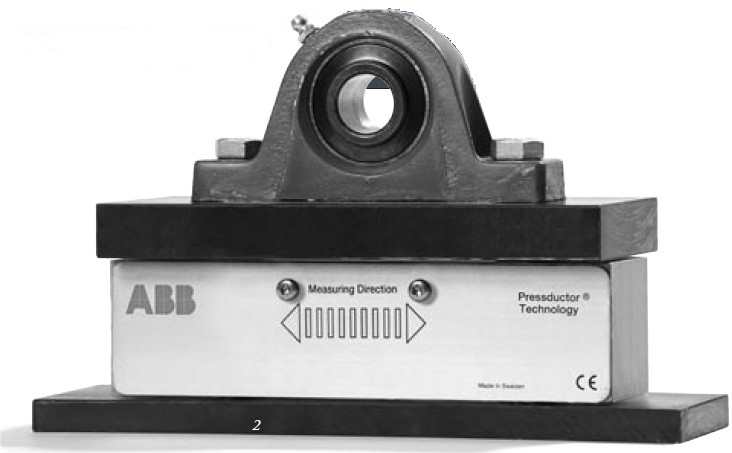

PFTL301E水平式迷你枕塊張力計與其他傳統紙加工行業的張力計尺寸和安裝方式類似，但是只用于測量水平
方向的張力。與沿垂直軸測量的張力計不同，PFTL301E張力計并非和紙幅張力一起感應輥軸壓力，因此可以
設計成與張力水平，并具有較高的張力測量性能，即使在輥軸較重，張力較小的情況下也表現良好。
水平迷你系列包括四個規格的測量范圍0.1,0.2,0.5和1.0 kn,分別為(22、45、112、225磅。)。另外可提供50%
額定負載的擴展測量范圍,垂直過載公差5倍于額定負載。并可選配適配器板便于安裝以及8米(26.2英尺)的控制電纜。
PFTL301E技術參數：
|
|
PFTL301E |
PFTL301E |
|||
|
額定荷載 |
kN | 0.1 | 0.2 | 0.5 | 1.0 |
| Lbs | 22 | 45 | 112 | 225 | |
|
擴展荷載 |
kN | 0.15 | 0.3 | 0.75 | 1.5 |
| Lbs | 33 | 67 | 169 | 337 | |
| 允許載荷 |
|
|
|
|
|
| 橫向 | kN | 0.3 | 0.6 | 1.5 | 3.0 |
| 垂直h=135mm | Lbs | 67 | 135 | 337 | 674 |
| 過載容量 |
|
|
|
|
|
|
|
kN | 0.3 | 0.6 | 1.5 | 3.0 |
| 水平方向 | Lbs | 67 | 135 | 337 | 674 |
| 橫向 | kN | 0.5 | 1.0 | 2.5 | 5.0 |
|
|
Lbs | 112 | 225 | 562 | 1125 |
工作原理：電磁Pressductor? 技術
精度級別： % ±1.0
重復性誤差： % <±0.1
工作范圍： 30:1
不銹鋼規格： SIS 23875)
DIN X4CrNiMo165
工作溫度范圍 -10 to +80°C
14 to 176°F
零點漂移： %/°C <±0.015
%/°F <±0.008
敏感度漂移： %/°C <±0.025
%/°F <±0.014

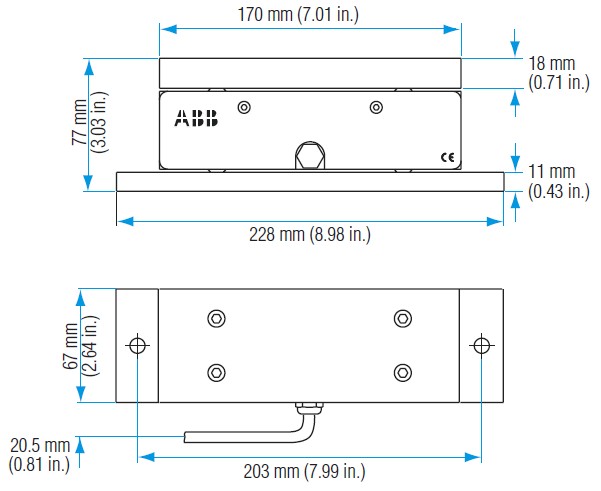

PFTL301E尺寸圖紙：
